ساعت شیطانکی اینسایز کورس 0.8 mm مدل 08-2380

مشخصات فنی

ساعت شیطانکی اینسایز کورس 0.8 mm مدل 08-2380

نقد و بررسی

*** معرفی و مشخصات ساعت شیطونکی اینسایز عقربه ای مدل 08-2380
ساعت شیطونکی نوعی خاص و بسیار حساس از گروه ابزارهای دقیق ساعت اندیکاتورها هستند که برای تاب گرفتگی، میزان خلاصی قطعات و به طور کلی تشخیص انحنا و انحراف های بسیار ریز و دقیق در سطوح استوانه ای، بیضی و گرد استفاده می شوند. قسمت ساعت و دیال این دسته بسیار شبیه به اندیکاتورهای معمولی است اما در قسمت پایین آن به جای یک پراب و میله اندازه گیری مستقیم که در اندیکاتور معمولی بالا و پایین می رود، یک پراب لغزان و قابل لرزش با دامنه حرکتی - زاویه ای قرار گرفته است. این میله برخلاف ساعت اندیکاتور معمولی بالا و پایین نرفته و یا به عبارت بهتر بصورت آنتنی باز و جمع نمی شود. ضمن اینکه کنترل کشش این پراب نیز در اختیار کاربر نیست. بلکه با برخورد سطح قطعه به نوک پراب ساعت شیطانکی، این میله در جای خود بازی کرده و میزان انحراف را اندازه می گیرد. در واقع به دلیل فوق العاده حساس بودن و مدل حرکتی و بازیگوش بودن این پراب نام ساعت شیطونکی روی آن گذاشته شده است. در این متن به بررسی بیشتر یکی از این دستگاه ها یعنی ساعت شیطونکی اینسایز ساعتی مدل 08-2380 می پردازیم.

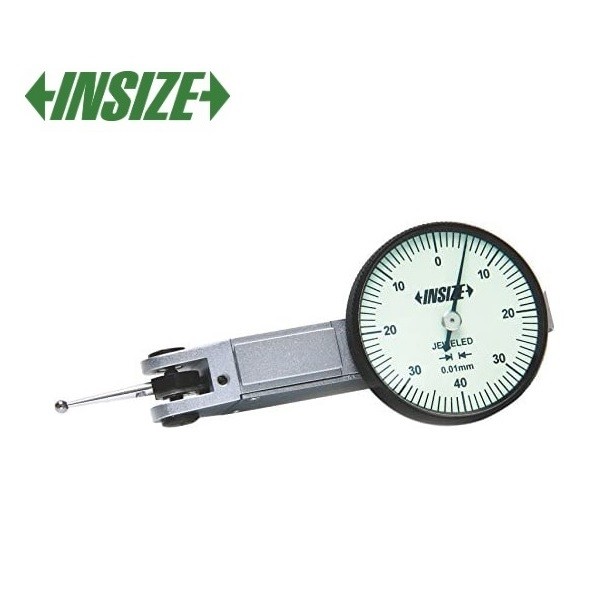

*** نگاهی به ظاهر و توان فنی ساعت شیطانکی Insize 2380-08

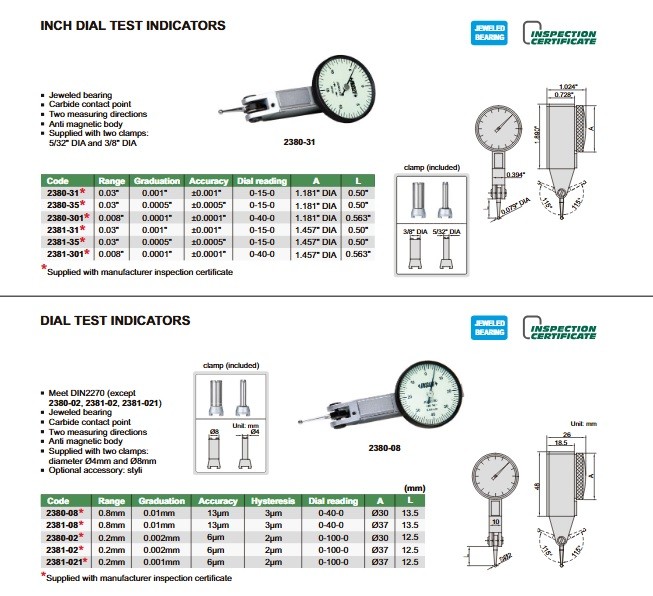

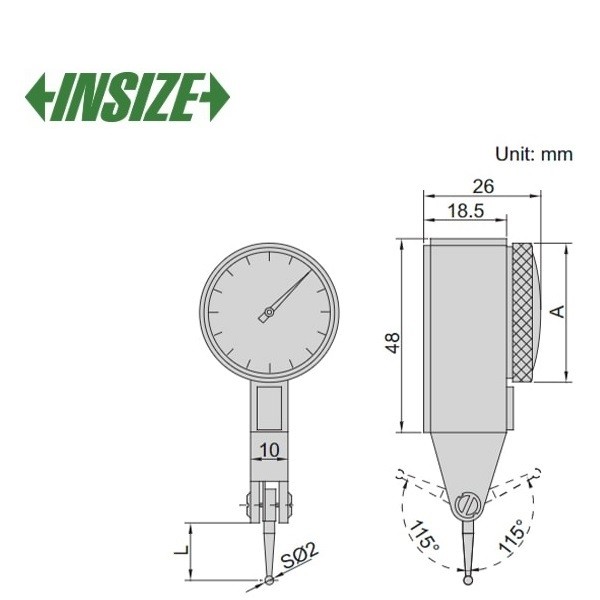

مشابه بسیاری از سایت های اندیکاتور این شرکت، سری 2380 نیز با یک بدنه فلزی فولادی ساخته شده که پراب آن نوک کاربایدی دارد. این نوک و بدنه آنتی مگنت بوده که دقت کار را بالا می برد. دیال و صفحه اندازه گیری با زمینه سپید و اعداد مشکی همراه شده و طرح ساخت بدنه آن به شکل موازی است؛ به این معنا که پراب اندازه گیری و زاویه دید کاربر بر روی صفحه در یک راستا قرار دارد. ساعت های شیطانکی برخلاف اندیکاتورهای معمولی بازه اندازه گیری بالایی ندارند و تنها برای یک بازه محدود اما با نیازمند اندازه گیری با دقت بسیار بالا ساخته می شودند؛ برای همین ساعت شیطانکی اینسایز مدل 08-2380 نیز می تواند از 0 تا 0.8 میلی متر را اندازه گیری کند. تقسیم بندی خطوط روی صفحه ساعتی به اندازه 0.01 میلی متر صورت گرفته و دقت اندازه گیری این ساعت 13 میکرون یا میکرومتر می رسد. بازه خوانش اعداد بر روی صفحه به شکل دو طرفه و برابر با 0-40-0 است. قطر صفحه معادل 30 میلی متر یا 3 سانتی متر و طول پراب به انداره 13.5 میلی متر است. طول کلی بدنه 48 میلی متر و بازه گردش و دوران پراب در هر دو سمت بین زاویه 0 تا 115 درجه خواهد بود. ضمن اینکه هیسترسیس این مدل تنها برابر با 3 میکرومتر است.

*** عبارت هیسترسیس Hysteresis در ساعت های شیطونکی و اندیکاتور به چه معناست؟
هیسترسیس یا میزان حساس بودن به حرکت بعد از فرمان، به فاصله زمانی از صادر شدن یک دستور فیزیکی توسط اپراتور تا حرکت واقعی آن دستور توسط قطعه گفته می شود. به طور مثال در اندیکاتورها، به فاصله بسیار بسیار کمی که پراب فشرده می شود تا عقربه به حرکت در بیاید هیسترسیس می گویند. این فاصله شاید اصلا با چشم عادی و نگاه بدون دقت دیده نشود، اما در ساعت شیطانکی و اندیکاتور که بحث بر سر انحرافات بسیار ریز و کوچک به اندازه میکرومتر است، Hysteresis بسیار مهم بوده و میزان آن بر دقت دستگاه و فرمول های مهندسین سازنده قطعات تاثیرگذار است. هر چقدر هیسترسیس یک ساعت پایین تر باشد، عدد واقعی اندازه گیری شده دقیق تر خواهد بود.

*** معرفی و مشخصات ساعت شیطونکی اینسایز عقربه ای مدل 08-2380

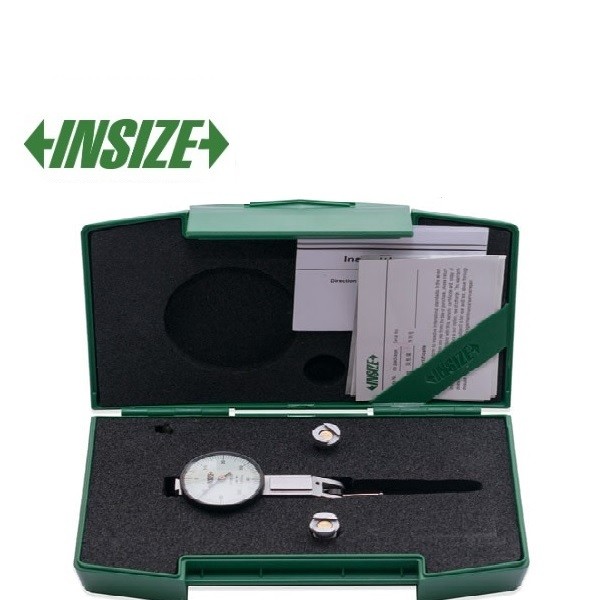

این مدل ساعت شیطونکی اینسایز با دقت و کیفیت ساخت بسیار خوبی ارائه می شود. طرح موازی آن برای کاربری های بسیاری مثل تست تاب و خلاصی، آزمایش انحراف محور و شفت ها و ... بسیار مناسب بوده و این ابزار بر اساس استاندارد ساخت DIN2270 ساخته شده است. این مدل بلبرینگ های یاقوتی دارد که بسیار سریع عمل کرده و بدنه و پراب ضد رسانای آن باعث می شود تا براده و ذرات فلزی روی سطوح کار به نوک پراب نچسبد. ساعت شیطانی Insize 2380-08 با دو کلمپ قطر 4 و 8 میلی متری ارائه می شود که با کمک آنها می توان ساعت را بر روی هر پایه دلخواه نصب کرد. ضمن اینکه ارائه گواهینامه تایید کالیبراسیون قابل ردیابی نیز از جمله مزایای دیگر ساعت شیطونکی اینسایز ساعتی مدل 08-2380 است.
